Erweiterte Glasfaserprüfung mit AXS-130 Mini-OTDR

Key Features

Symbolbasierte Ansicht mit Optical Link Mapper (OLM) zur einfacheren Auswertung der OTDR-Kurve

Unterstützung von Live-Fiber- und Dark-Fiber-Anwendungen

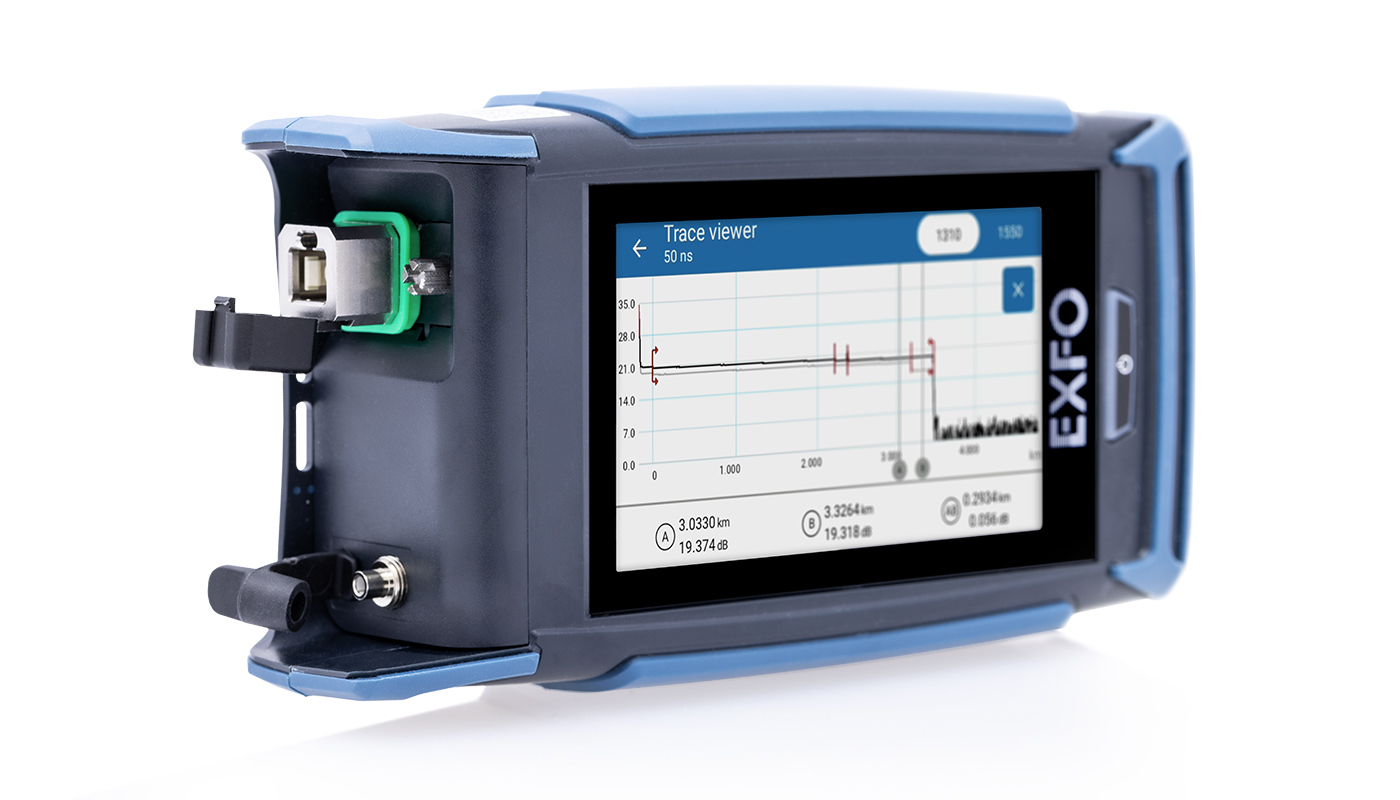

Integrierte Test-Tools: VFL-Rotlichtquelle, Inline-Lichtquelle, Inline-Leistungsmesser

Auswechselbare Verbinder: patentierte, im Feldeinsatz austauschbare optische Verbinder

Optimierte Anzeige der Testergebnisse (Zusammenfassung im gleichen Bildschirm)

3 Jahre Garantie.

3 Modelle speziell für Dark-Fiber (SM1), Live-Fiber (SM7) oder beide Anwendungen (SM8)

Optimierte Totzonen

Applications

FTTx/PON-Tests durch Splitter hindurch (bis 1:128)

Aktivierung von FTTx-Diensten: GPON, EPON, XGS-PON, 10GE EPON

Fehlerdiagnose an Live-Fasern

Testen von Zugangsnetzen (P2P)

Testen von Metro-Strecken (P2P)

Passive optische LAN (POL)

Specifications

Technical specifications
Calibrated wavelengths	1310 / 1550 / 1650
Dynamic range (dB)	42 / 40 / 39 dB
Exchange compatibility
iOLM-ready
Product type	Handheld

Datenblatt

Konzentrieren Sie sich auf das Wichtige – effizient!

Mit seinem Dynamikbereich von 39/38/39 dB erweist sich das AXS-130 von EXFO als ein kleines, aber leistungsstarkes OTDR für die heutigen FTTH/PON-Installationen und -Fehlerdiagnosen, das auch in Metro-Netzen einsetzbar ist.

Dieses unverzichtbare und äußerst bedienerfreundliche Tool bietet eine Vielzahl innovativer Leistungsmerkmale:

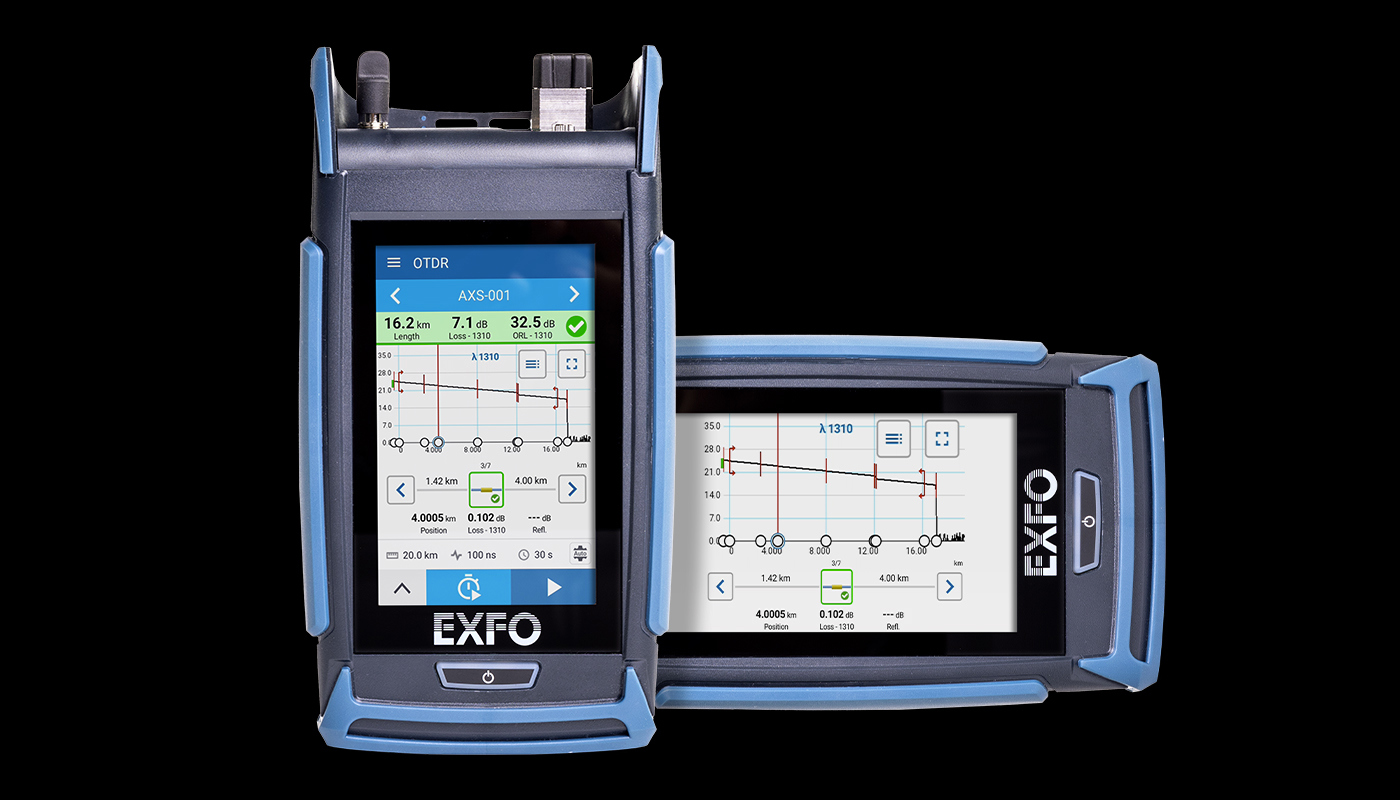

Optical Link Mapper (OLM)

Automatische Analyse mehrerer Wellenlängen mit einer zusammenfassenden symbolbasierten Streckenansicht:

Mit den Ereignissen synchronisierter und zur besseren Erklärung und Übersichtlichkeit im gleichen Bildschirm unterhalb der OTDR-Kurve angezeigter optischer Pfad.
Anzeige von Ende-zu-Ende Streckenlänge, Dämpfung und optischer Rückflussdämpfung (ORL) gemäß Pass/Fail-Grenzwerten.
Automatische Einstellung der Parameter und eindeutige Ergebnisbewertung.
Umgehende Diagnose und Anleitung zur schnellen und effizienten Behebung der Störungen im optischen Netz.

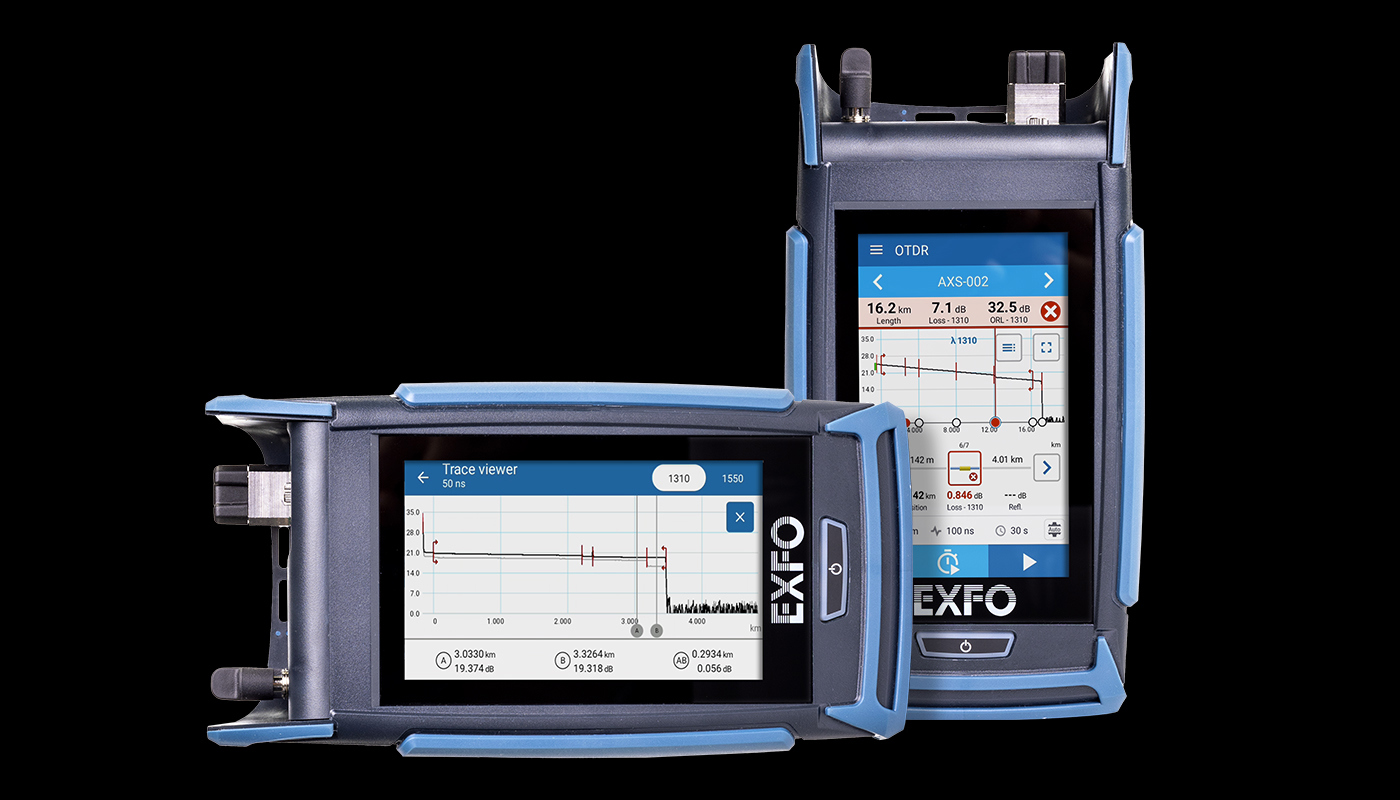

Optimiertes Display

Die wichtigsten Ergebnisse, Testparameter, die OTDR-Kurve, eine lineare Darstellung der erkannten Ereignisse und die OLM-Ansicht werden übersichtlich im gleichen Bildschirm angezeigt. Die grafische Benutzeroberfläche (GUI) sowie der Touchscreen sind für die Bedienung im Hoch- und Querformat sowie für Zoom und Bearbeitung optimiert. 


Konnektivität

Die Testergebnisse können über die Cloud-Funktion von EXFO Exchange gespeichert und geteilt werden. Dieses Leistungsmerkmal erlaubt, die Arbeitsabläufe zu rationalisieren, die Berichterstellung zu automatisieren und die Konformität zu garantieren. Automatische Software-Updates werden über WLAN oder Bluetooth heruntergeladen.

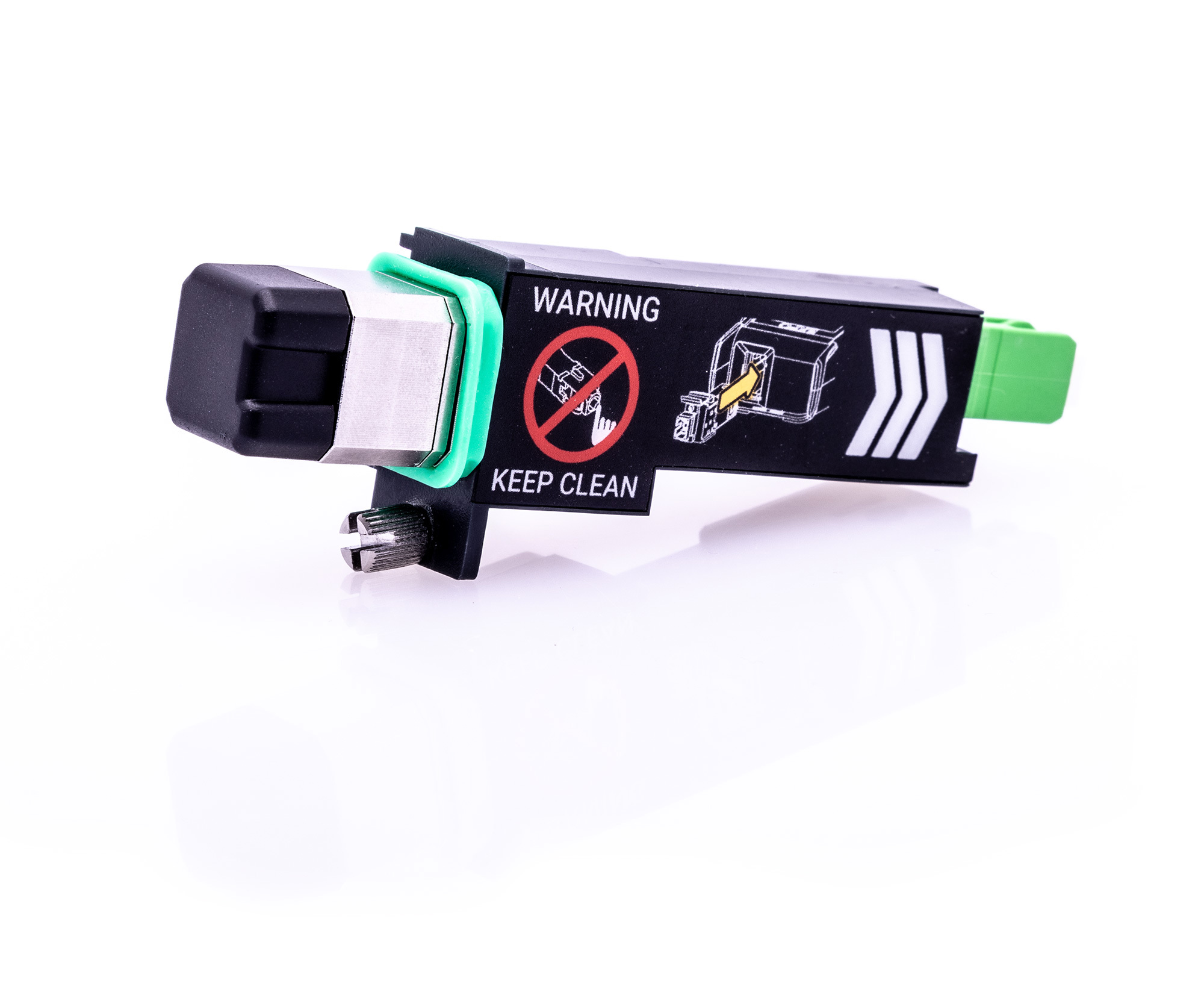

Auswechselbarer Steckverbinder

Diese OTDR-Serie besitzt einen patentierten auswechselbaren Steckverbinder, der sich bei Bedarf jederzeit mühelos austauschen lässt, ohne dass der Tester an ein Service-Center eingesandt werden muss. Damit ist langfristig eine optimale Leistung ohne übermäßige Wartungskosten und Ausfallzeiten sichergestellt. Die integrierte Diagnosefunktion erlaubt zudem, den Status des optischen OTDR-Verbinders zu überprüfen, damit er nur dann gewechselt wird, wenn es wirklich nötig ist.

Selbst nach dem Wechsel des Verbinders bleibt das alte Kalibrierdatum gültig. Das OTDR muss nicht vor dem ursprünglich geplanten Termin kalibriert werden.

Testergebnisse teilen. Konformität stärken. Einblicke gewinnen. 

Cloud-gehostete Lösung zum Teilen von Testergebnissen und zur Sicherung der Konformität.

In Verbindung mit den branchenführenden Testern von EXFO steuert EXFO Exchange ein komplettes Ökosystem und fügt sich nahtlos in Ihre vorhandenen Betriebsabläufe ein. 
