FTB Lite 720D OTDR | Testen von Singlemode- und Multimode-Zugangsnetzen, Cloud- und Mobilfunk-Konnektivität

Key Features

Kostenloser 36-Monate Basisdaten-Plan für Echtzeit-Sichtbarkeit

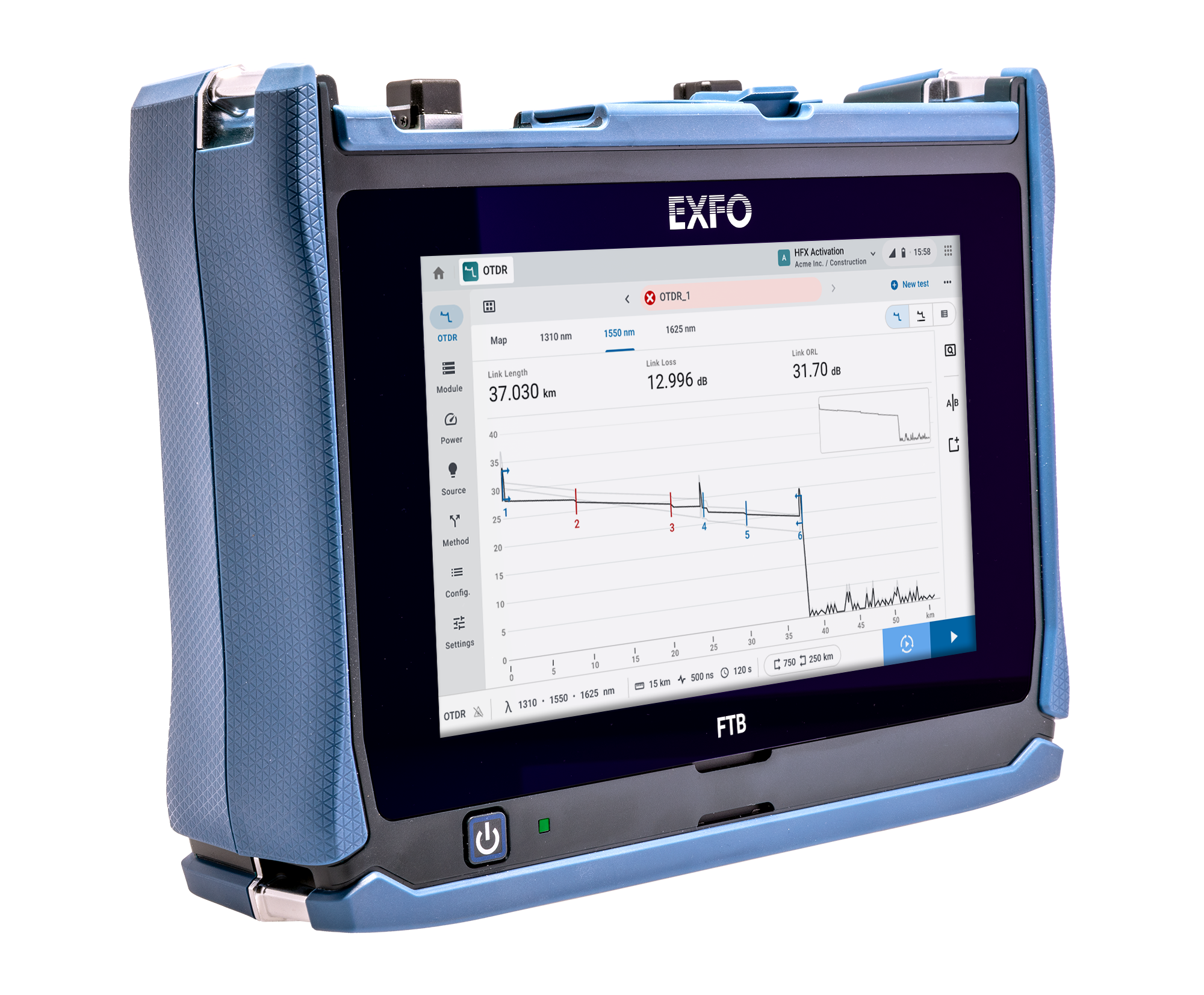

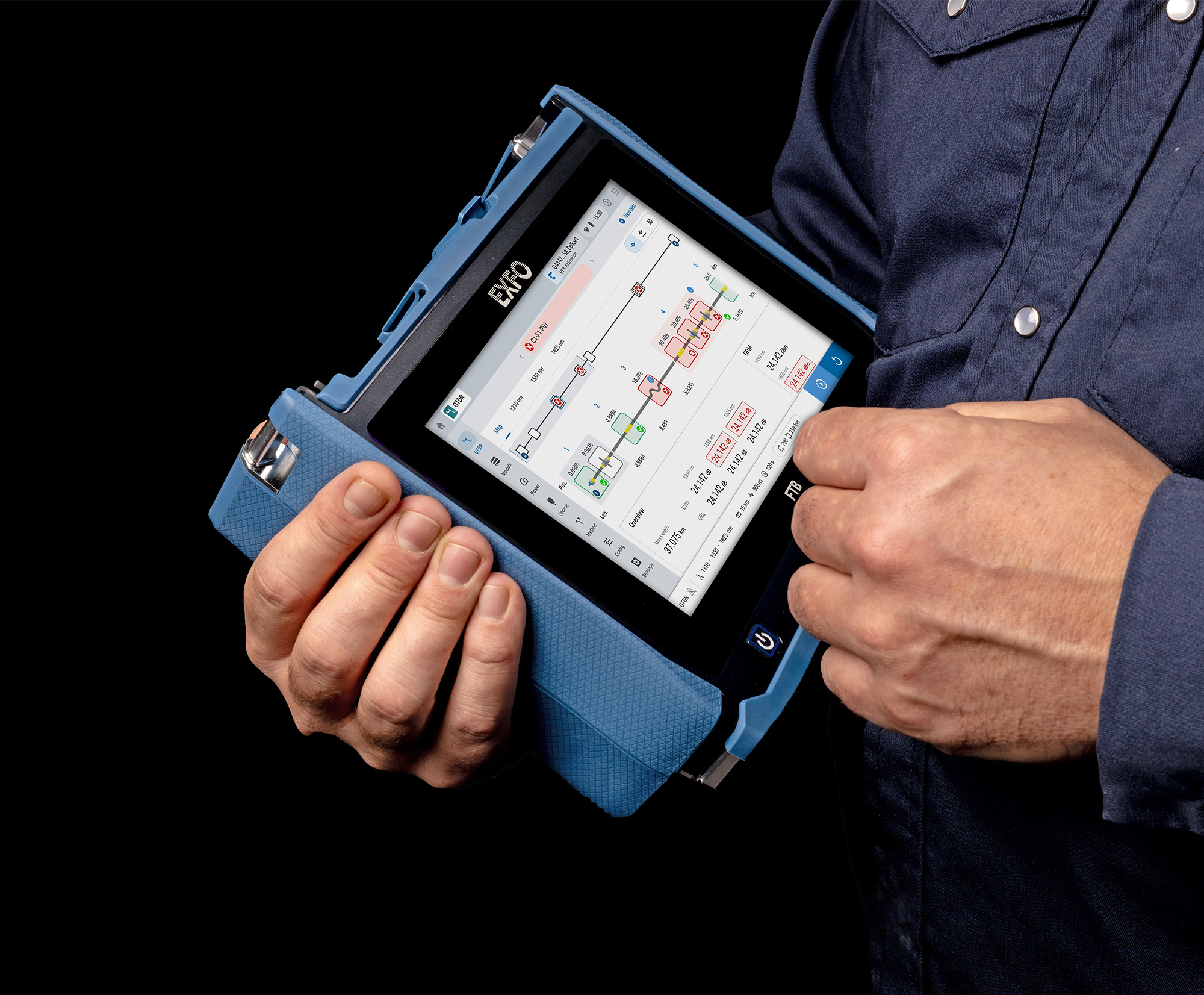

8 Zoll (203 mm) großer Farb-Touchscreen für Arbeiten bei hellem Sonnenlicht und bei allen anderen Umgebungsbedingungen

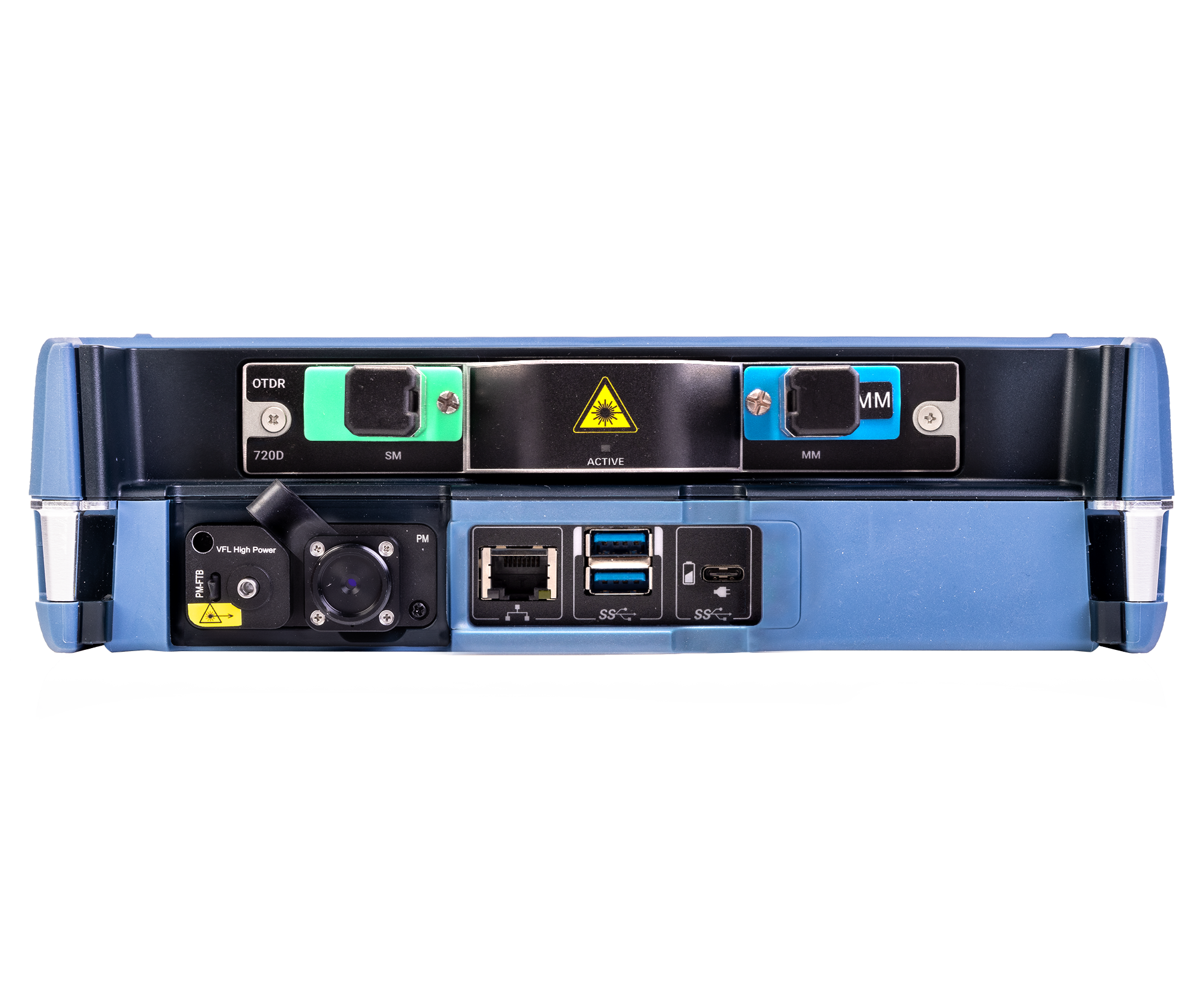

Charakterisierung, Fehlerdiagnose und Aktivierung von Glasfasern (Live-Fiber und Dark-Fiber) über den gleichen OTDR-Anschluss

Dynamikbereich von bis zu 38 dB (Singlemode) bzw. 30 dB (Multimode)

Ereignistotzone (EDZ)/Dämpfungstotzone (ADZ):  0,7/2,5 m bei SM/MM, PON-Totzone 35 m für SM 

FTTx In-Service-Tests bei 1650 nm mit optionalem Inline-Leistungsmesser für GPON/XGS-PON

 3 Jahre Garantie

Applications

Installation und Fehlerdiagnose von Zugangsnetzen

FTTx/PON-Tests durch Splitter hindurch (bis 1:32)

Aktivierung von FTTx-Diensten: GPON, EPON, XGS-PON, 10GE EPON

Zertifizierung der Faserstrecke zur Vermittlungsstelle (CO)

LAN/WAN-Charakterisierung

Rechenzentren und private Netze (Tier-2-Zertifizierung)

Fronthaul/Backhaul (FTTA, FTTT, RRH, DAS und Small Cells)

Specifications

Technical specifications
Calibrated wavelengths	850 / 1300 / 1310 / 1342 / 1358 / 1490 / 1550 / 1577 / 1625 / 1650
Dynamic range (dB)	38 dB in singlemode (SM), 30 dB in multimode (MM)
Exchange compatibility
iOLM-ready
Product type	Handheld

Datenblatt

Die Einhaltung der Testverfahren muss gewährleistet sein

In den vergangenen drei Jahren waren nahezu 40 % der Unternehmen von größeren Ausfällen, die durch menschliches Fehlverhalten verursacht wurden, betroffen. 85 % dieser Störungen waren darauf zurückzuführen, dass die Techniker nicht die festgelegten Standardvorgehensweisen einhielten oder die genutzten Verfahren selbst fehlerhaft waren. (Studie des Uptime Institute, 2023)

Always-On-Konnektivität 

Die FTB Lite Series basiert auf den von EXFO eingeführten innovativen OTDR-Tests mit einem sicheren Connected First™ Konzept als Ergänzung des robusten und spezialisierten Designs. Die nahtlose Always-On-Konnektivität zu EXFO Exchange gewährleistet eine beispiellose Verbesserung der Konformität, Effizienz, Sicherheit und Sichtbarkeit.

Effiziente Konformität und automatische Validierung

Automatische Auftragsverfolgung und Echtzeit-Berichterstellung weisen die Befolgung der festgelegten Standardvorgehensweisen nach, um die Einhaltung der Teststandards sicherzustellen und gleichzeitig Fehler und den Verwaltungsaufwand zu verringern. 

Verbesserte Kollaboration und Effizienz

Echtzeit-Datenteilung, automatische Uploads und cloudbasierte Berichterstellung ermöglichen eine nahtlose . Teamarbeit, schnellere Entscheidungen und kürzere Projektfristen. 

Aussagekräftige Einblicke

Automatischer Zugang zu umfassenden Live-Daten zum Ausführen von Analysen und Gewinnen von Einblicken, die informierte Entscheidungen und Planungen ermöglichen. 

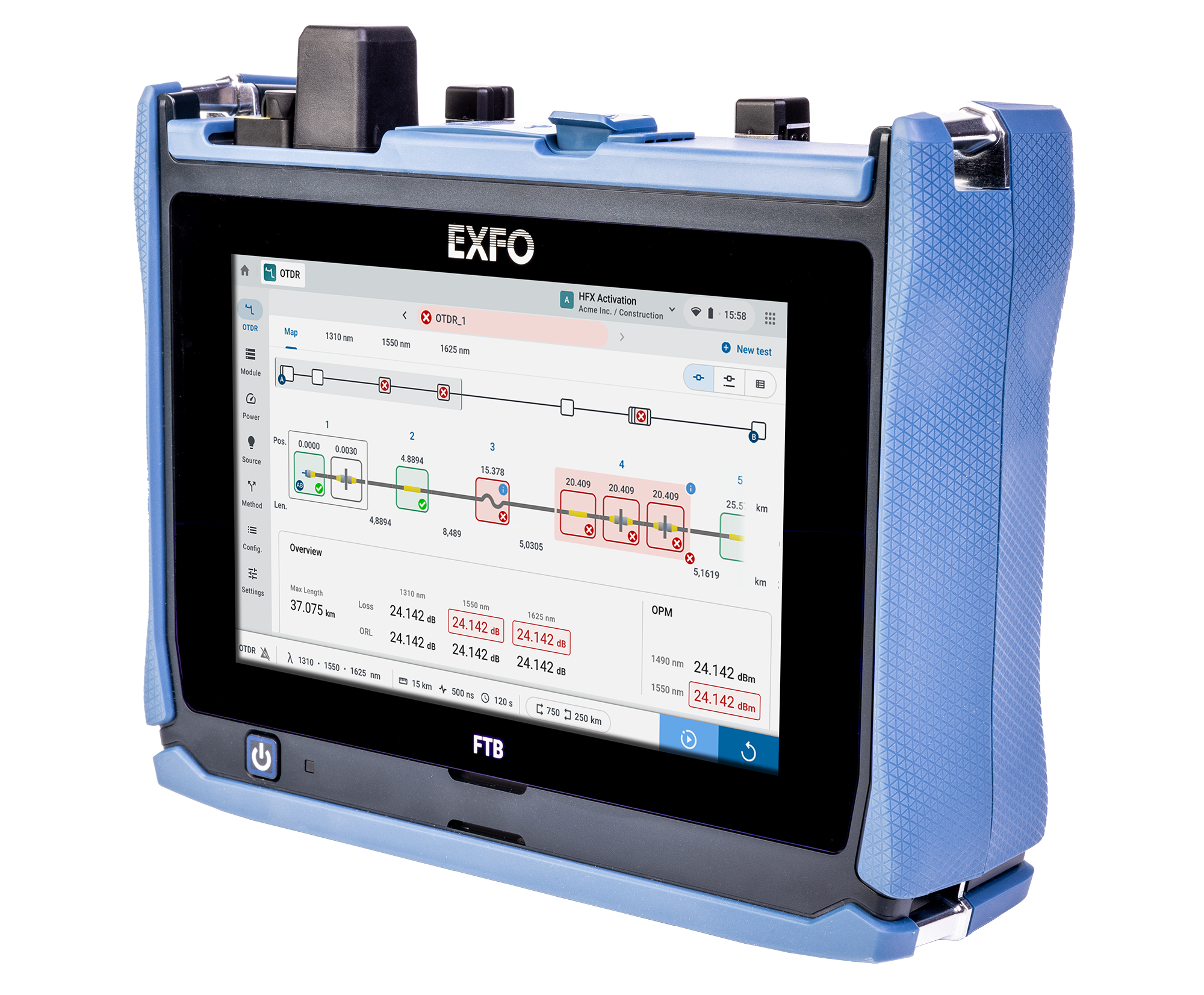

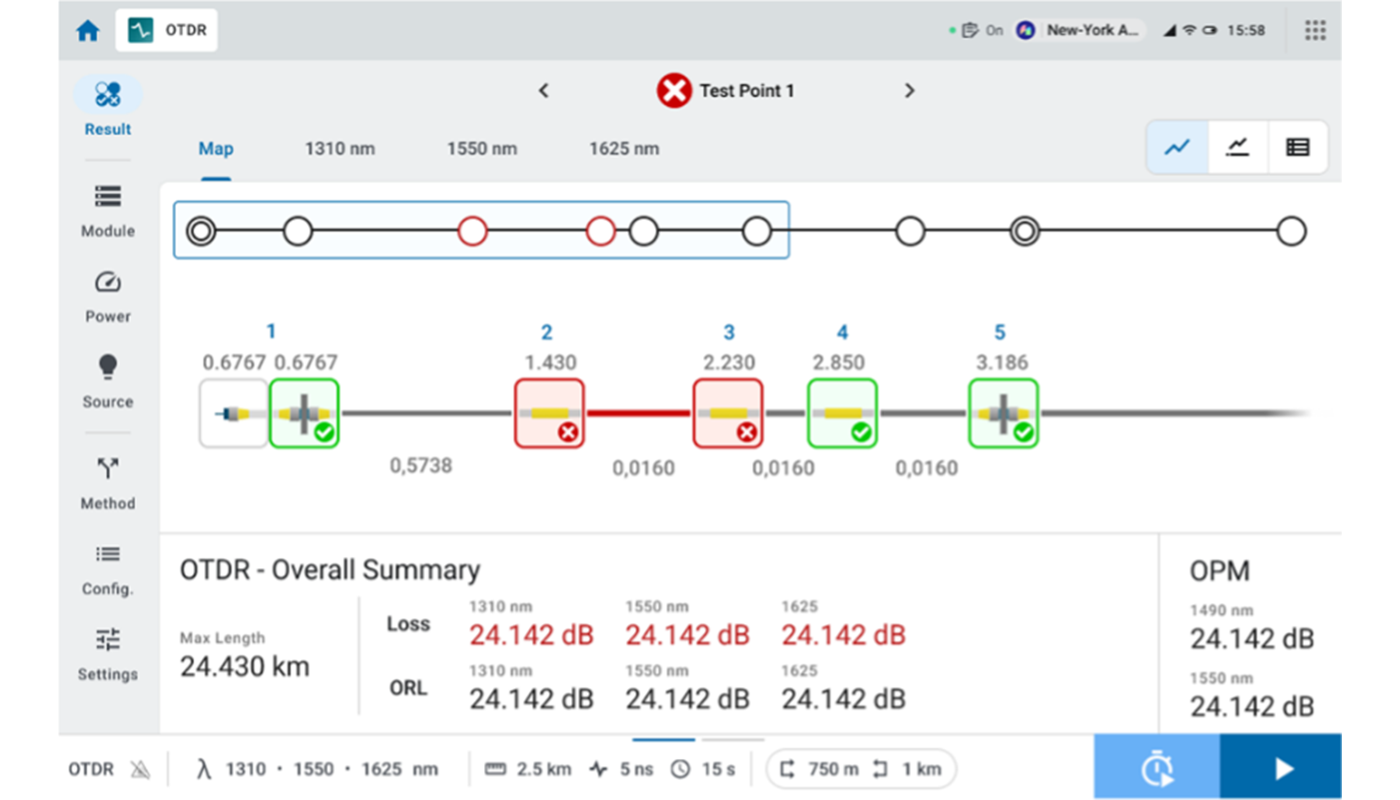

Symbolbasierte Kurvendarstellung

Optical Link Mapper (OLM) ist Bestandteil aller FTB Lite OTDRs. 

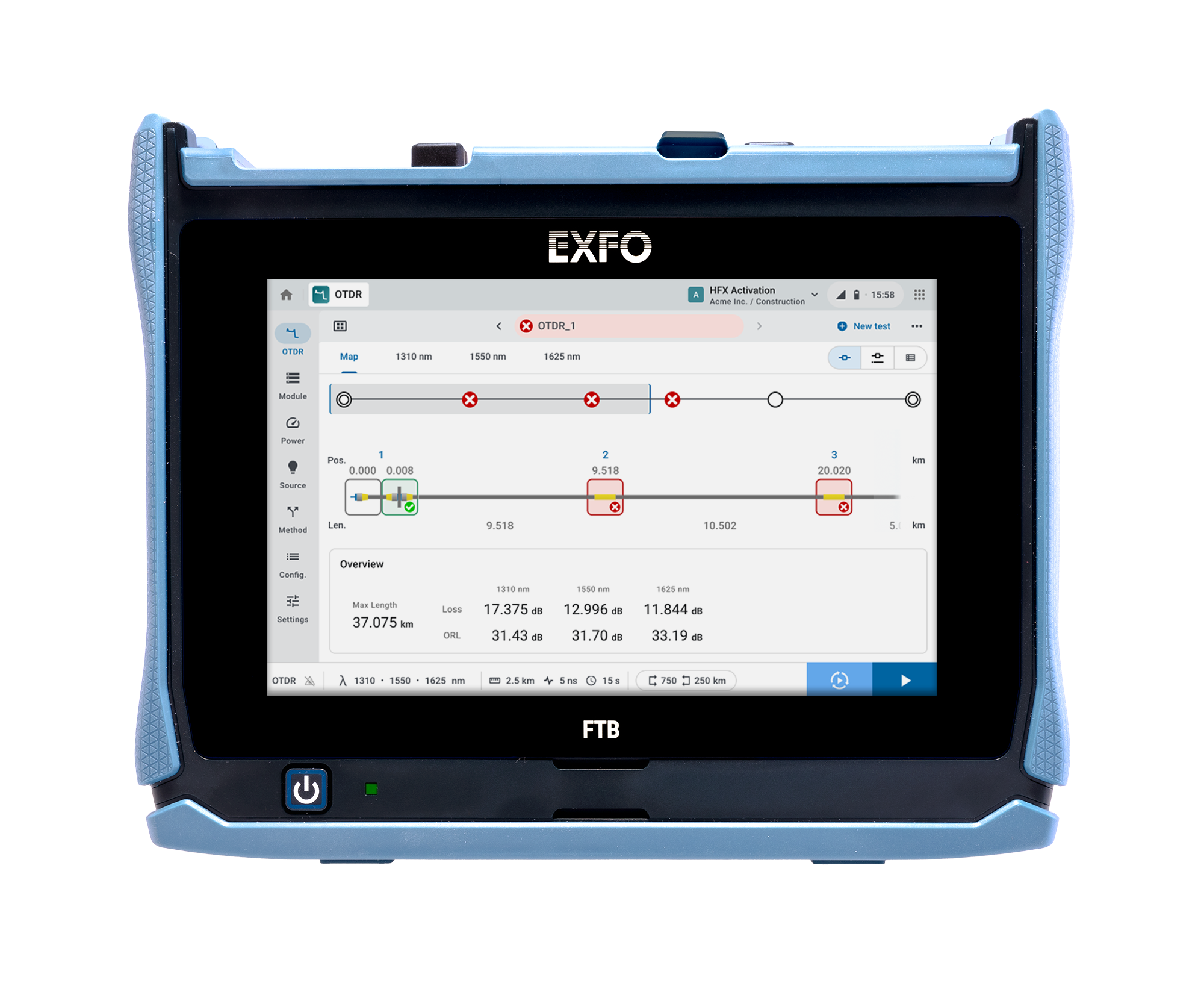

OLM interpretiert die OTDR-Kurven automatisch und zeigt die Elemente auf der optischen Strecke in Form aussagekräftiger Symbole an:

Automatische Analyse mehrerer Wellenlängen mit zusammenfassender Streckenansicht im gleichen Bildschirm. 
Synchronisation mit Ereignissen sowie Anzeige unterhalb der linearen Ansicht zur Darstellung aller Ereignisse auf der Faserstrecke. 
Anzeige von Ende-zu-Ende Streckenlänge, Dämpfung und optischer Rückflussdämpfung (ORL) gemäß Pass/Fail-Grenzwerten. 
Automatische Einstellung der Parameter und eindeutige Go/Nogo-Ergebnisbewertung. 
Sofortiger Überblick mit Hinweisen zur Ursache und Position der Netzwerkstörung.

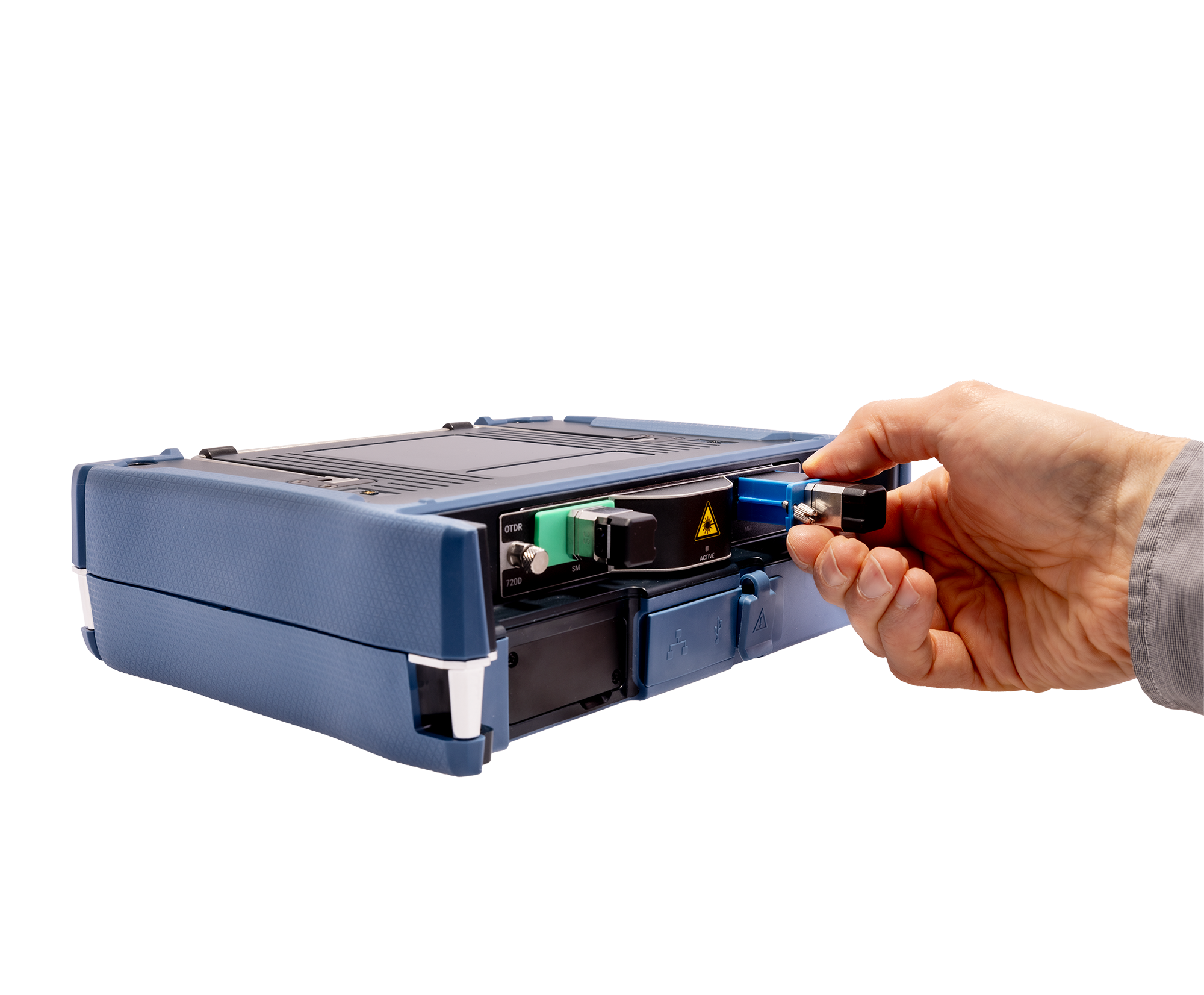

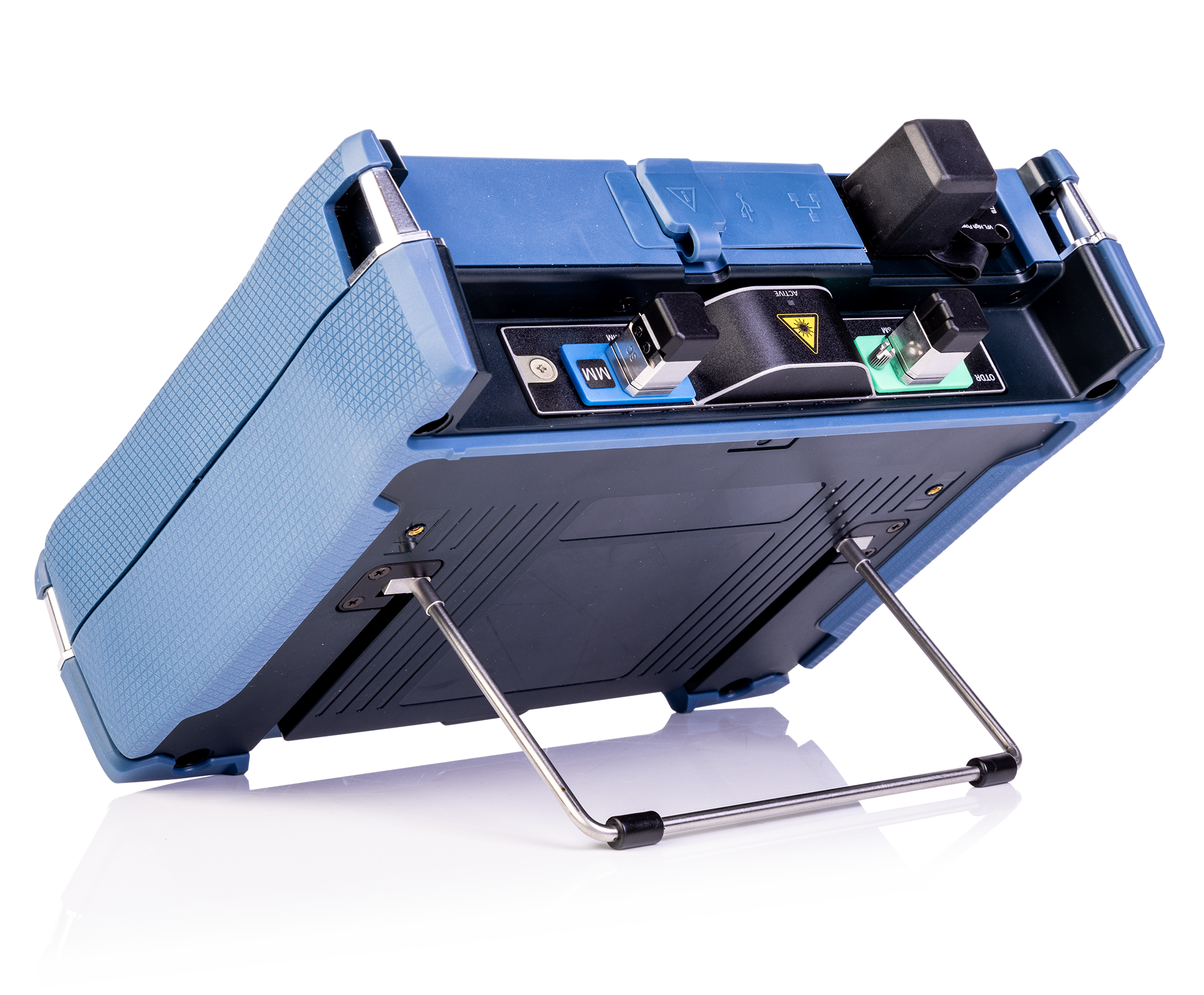

Auswechselbarer Steckverbinder

Dieses OTDR besitzt einen patentierten Swap-Out-Steckverbinder, der sich bei Bedarf jederzeit mühelos auswechseln lässt, ohne dass der Tester an ein Service-Center eingesandt werden muss. Damit ist auch langfristig eine optimale Leistung ohne außerplanmäßige Servicekosten und Ausfallzeiten sichergestellt. Die integrierte Diagnosefunktion erlaubt zudem, den Status des optischen OTDR-Verbinders zu überprüfen, damit er nur dann gewechselt wird, wenn es wirklich nötig ist. 

Selbst nach dem Wechsel des Verbinders bleibt das alte Kalibrierdatum gültig. Das OTDR muss nicht vor dem ursprünglich geplanten Termin kalibriert werden.

Schon gewusst?

Der optische Verbinder am OTDR wurde beschädigt, als Sie ein UPC-Kabel an den APC-Port des Gerätes angeschlossen haben? Jetzt müssen Sie das OTDR nicht mehr zur Reparatur einsenden. Denn die Swap-Out-Steckverbinder von EXFO erlauben Ihnen, die ordnungsgemäße Funktion des Anschlusses sofort zu überprüfen und einen gegebenenfalls mangelhaften Verbinder innerhalb von Sekunden auszutauschen – sogar direkt im Feldeinsatz! 
