Überblick

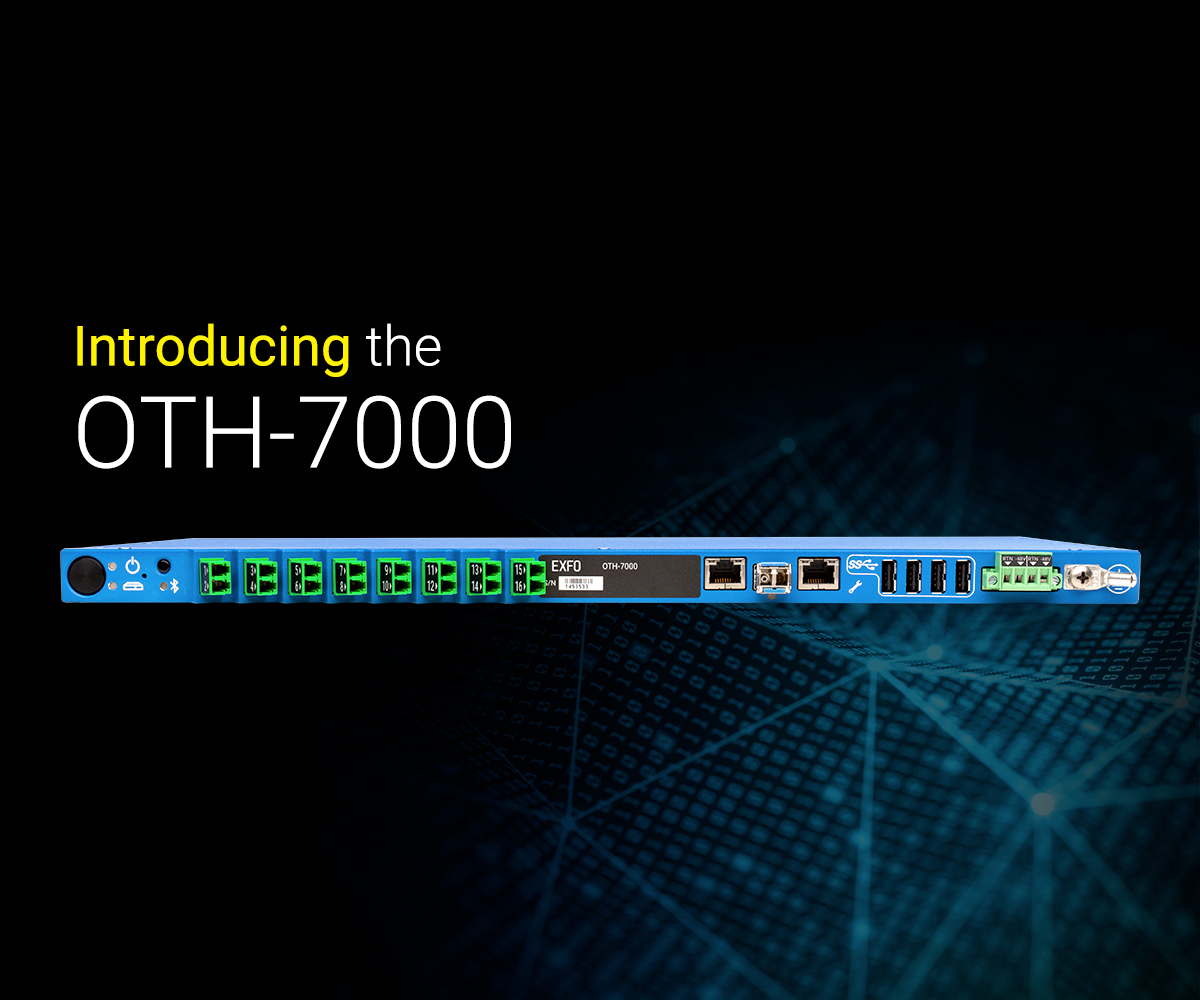

Das OTH-7000 ist Bestandteil der EXFO RFTM-Lösung und nutzt die moderne iOLM-Technologie. Diese kompakte und kostengünstige Ferntesteinheit wurde speziell für FTTx-Rollouts und die Glasfaser-Überwachung entwickelt.

Klein und skalierbar

Branchenweit kompakteste Design mit bis zu 64 Ports bei ½ Höheneinheit (HE). Zur Kapazitätssteigerung Ergänzung optischer Schaltmodule (½ HE) mit bis zu 256 Ports möglich. Erweiterbar um Test-Access-Modul Kit (½ HE) mit bis zu 64 Kanälen zur Kombination mit Live-Verkehr.

Intelligentes Design für Vermittlungsstellen und Verteilerschränke

Mit der Benutzeroberfläche bzw. der Mobile App des Fiber Management System (FMS) von EXFO ist es so einfach wie nie zuvor, PON-Netze bereitzustellen, zu überwachen, zu aktivieren und Fehlerdiagnosen durchzuführen. Mit einem Energieverbrauch von nur 10 W, einem lüfterlosen Design und dem optionalen SFP-Port für die Ethernet-Kommunikation bietet sich diese Lösung für Vermittlungsstellen und Verteilerschränke an.

Kostengünstig

Die innovative iOLM-Technologie von EXFO und das kompakte Design verringern durch die zentrale Testausführung die Investitionskosten (CAPEX). Auch sinken die Betriebskosten (OPEX), da die Tests, die Überwachung sowie die Fehlerdiagnose online erfolgen und daher die Techniker weniger Einsatzfahrten unternehmen müssen.

Leistungsmerkmale

Im Unterschied zu traditionellen OTDR-Tests sorgt das OTH-7000 dafür, dass für alle Messungen, angefangen bei der Installation bis zur Fehlerdiagnose, sowie unabhängig von der Qualifikation der Techniker automatische, eindeutige und stets korrekte Ergebnisse ausgegeben werden.

FTTx/PON-Bereitstellung

Automatische On-Demand-Tests während des Aufbaus des Glasfasernetzes. Das Ferntest- und Fernüberwachungssystem für Glasfasern (Remote Fiber Testing and Monitoring, RFTM) von EXFO versetzt die FTTx-Serviceprovider, alternative Netzbetreiber sowie Dienstleister in die Lage, von Anfang an qualitativ hochwertige passive optische Netze (PON) aufzubauen und damit kostenintensive Nacharbeiten zu vermeiden. Die automatische Erfassung der Messdaten vermittelt umfassende Einblicke in den Bestand des Glasfasernetzes und beschleunigt dessen Inbetriebnahme und Monetarisierung.

P2P-Streckenzertifizierung

Qualifizierung und Zertifizierung der Glasfaser bei Installation und Aktivierung mit der schematischen iOLM-Darstellung auf Grundlage der branchenweit modernsten OTDR-Messung bei mehreren Pulsbreiten. Für die automatischen Tests auf Expertenniveau müssen keine Parameter mehr manuell eingestellt und keine komplexen OTDR-Kurven mehr ausgewertet werden. Stattdessen erkennt der Algorithmus die Elemente auf der Glasfaser, gibt Pass/Fail-Bewertungen aus und zeigt auf Klick auch die Dämpfungs-/Reflexionswerte und die Entfernung an.

Erweiterte Analyse

Bei der Überwachung der Glasfaser kann der Anwender die erweiterte Analysefunktion des RFTM mit kundenspezifisch anpassbaren Dashboard-Anzeigen und der Trenddarstellung der wichtigsten Leistungsindikatoren (KPI) nutzen.

So wissen Sie, was passiert, bevor es zum Problem wird.

Störungsanalyse und Fehlerdiagnose

Mit Single-Test-Baselining, Streckenüberwachung und On-Demand-Tests zur Analyse von Störungen ermöglicht der iOLM-Modus, Ereignisse, die den Kunden beeinträchtigen können, eindeutig zu identifizieren. In Verbindung mit der RFTM Mobile App und GIS-Software zeigt iOLM die Ereignisse mit einer eindeutigen Analyse an, so dass die Fehlerbehebung durch den Techniker beschleunigt wird und der Zeitaufwand bis zur Wiederherstellung (MTTR) sinkt.

Einfache Integration in Drittlösungen

Das FMS für das OTH-7000 lässt sich mühelos in Anwendungen und Workflows Dritter integrieren. Über offene Anwendungsprogrammier-Schnittstellen (API) oder Drittlösungen können die GIS-Daten aus der GIS-Datenbank des FMS extrahiert werden. Die APIs des FMS bieten den gleichen Funktionsumfang wie die FMS Web-Konsole und die Mobile App.

Das OTH-7000 ist aber über eine vorhandene offene REST API auch ohne das EXFO FMS direkt von Ihrem Netz-Managementsystem (NMS) steuerbar. Sie können die Client API des OTH-7000 in Ihr Unternehmenssystem integrieren, um OTDR-Messungen zu speichern, Analysen wie Dämpfungsberechnungen durchzuführen und Konfigurationsdateien und Vorlagen für Faserbrüche und Verschleiß erstellen.
