FTBx-88460 - solución de pruebas multiservicio para el laboratorio

Pruebas avanzadas del conjunto completo de nuevas tecnologías de 400G en entornos de laboratorio e I+D

Key Features

Capacidades de prueba de Ethernet de 400G basadas en el proyecto de la norma IEEE 802.3bs
Sistema de transceptor abierto (OTS) de EXFO: un diseño innovador y evolutivo que permite que cualquier transceptor (actual o futuro) se adapte a una solución de prueba de EXFO
Capacidades de prueba de FlexE (Flex Ethernet) con clientes Ethernet de baja y alta velocidad
Cuatro interfaces integradas (QSFP28, QSFP-DD, CFP8 y OSFP) para facilitar la prueba de redes de 400G
Compatible con la plataforma de montaje en bastidor LTB-8 de EXFO con capacidad de intercambio directo para uso en laboratorio y la mejor densidad de puertos 400G de su clase con hasta dos módulos que se ejecutan simultáneamente
Compatible con la plataforma portátil FTB-4 Pro para la solución de 400G más compacta del mercado. Una solución preparada para aplicaciones que realizan una transición del laboratorio al campo
Compatible con EXFO Multilink, una aplicación basada en la web que permite administrar fácilmente múltiples usuarios y el acceso remoto
Admite la validación y comprobación rápidas del transceptor óptico con iOptics, una aplicación de prueba óptica conectable e inteligente
Admite la virtualización de funciones de prueba (TFV) de EXFO, incluidas las licencias flotantes de FTB Anywhere y las licencias basadas en tiempo de FTB OnDemand para una máxima flexibilidad

Specifications

Technical specifications
Exchange compatibility
OTS support QSFP28/QSFP-DD
Product type Module
Supported data rates 1G to 800G
Test Type Ethernet
Hoja de especificaciones

Full Description

To keep pace with bandwidth demands, network operators are supporting higher transmission rates and data centers are upgrading both the capacity and number of their facilities. The industry standards’ bodies are pushed to develop more and faster Ethernet speeds, such as 400GE, to support trends like IoT, cloud, big data, and 5G.


Network infrastructure planners must deal with skyrocketing demands for more bandwidth, including in the data center interconnect (DCI) or even in core and metro networks. Network equipment manufacturers (NEMs) continue to push the limits of technology, developing increasingly innovative 400G solutions. Service providers are constantly expanding their networks, looking for more efficient and cost-effective ways to deploy those high-speed circuits.


Preparing the 400G ecosystem for prime time

Enter the compact FTBx-88460 Power Blazer modules. Offering a complete suite of 400G ecosystem testing capabilities, they address the requirements of early adopters and transition smoothly from in-lab innovation to testing in the field.


Compatible with rackmount and portable platforms

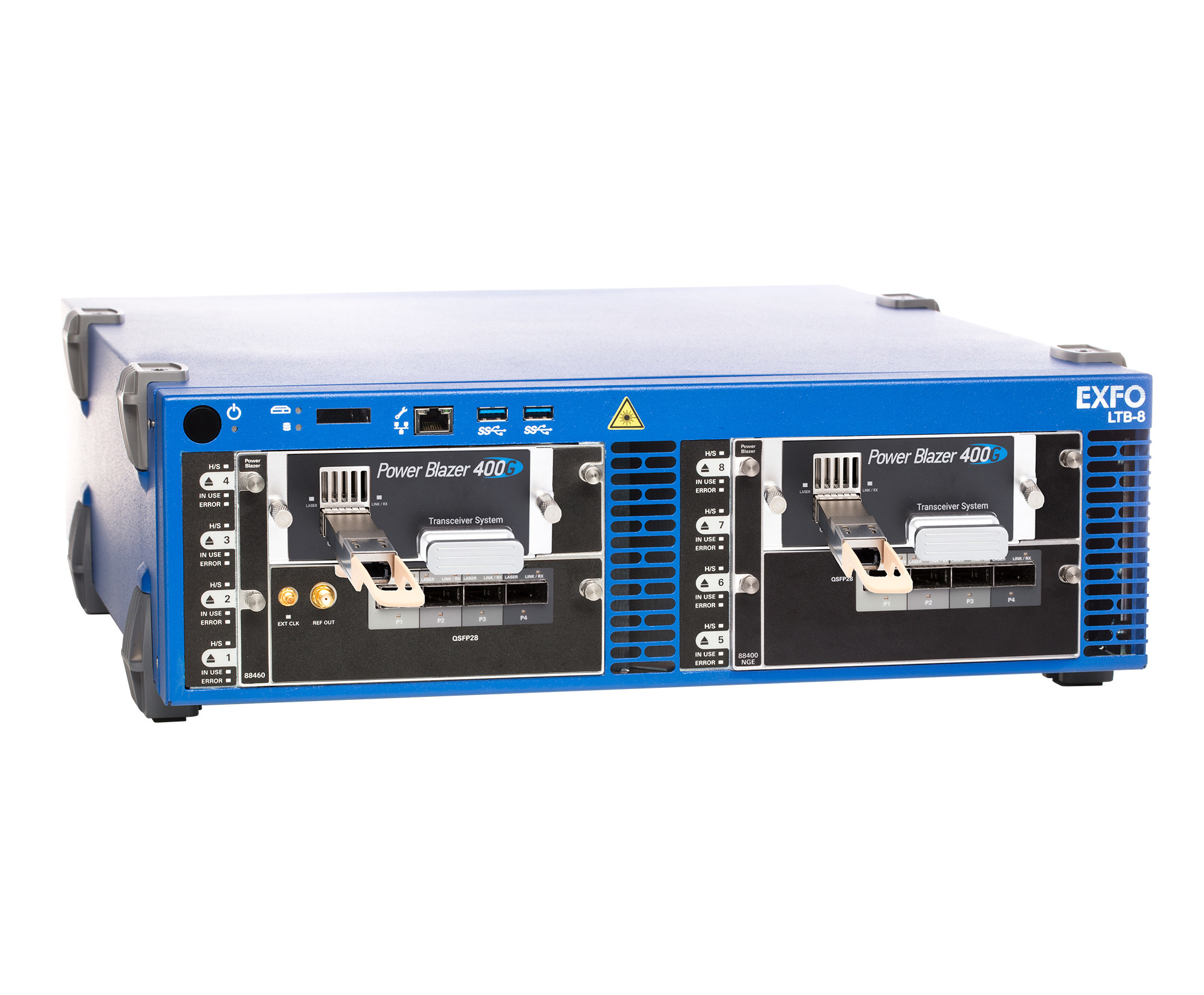

These Power Blazer modules are compatible with EXFO’s LTB-8 Rackmount Platform featuring the ability to support up to two modules running simultaneously for the industry’s only solution that can test up to 800G.

When portability is needed, insert modules into the FTB-4 Pro for the most compact 400G solution on the market—easy to transport both within and outside the lab environment.


400G Ethernet

The FTBx-88460 Power Blazer Series offers advanced Ethernet testing capabilities, including forward error correction monitoring and validation. The Power Blazer’s 400G Ethernet testing capabilities include:

  • 400G Ethernet MAC PCS/PMA/PMD layer testing
  • FEC KP4 RS (544, 514) decoding and error correction
  • Test pattern monitoring
  • MDIO read/write
  • Alarms/errors generating and monitoring
  • Skew measurement per lane
  • FEC testing
  • BER monitoring


FlexE (Flex Ethernet)

Flex Ethernet is a key technology for data centers, helping them deliver links that are faster than emerging 400G solutions. The Flex Ethernet (FlexE) supports one or more bonded 100GBASE-R PHYs supporting multiple and mixed Ethernet MAC clients operating at rates of 5, 10, 25, 40, 50, 100 or up to 400 Gbit/s. It also supports sub-rate links i.e., 10G, 25G and 50G, which are essential for data centers but also for carriers that need to isolate their traffic.

FlexE testing capabilities include:

  • FlexE groups
  • Mixed Ethernet client types
  • Client ID edition
  • FlexE shim configuration
  • FlexE alarms/errors generation and monitoring
  • Alignment marker corruption and substitution
  • Full client to calendar slot assignment edition capabilities


Advanced optics support

The following transceivers are supported on the FTBx-88460: QSFP-DD (TA4), CFP8 (TA4), QSFP28


Rapid evolution in transceiver technology

Whether motivated by cost, power requirements, space or increased demand for bandwidth, pluggable transceivers are evolving rapidly. Predicting how long an existing transceiver will be required before another comes along to take its place is tough—making the obsolescence of today’s hardware simply a waiting game.

Another challenge is that network operators and data centers still need to support existing technologies, but also be ready to address new rates and technologies without always doing forklift upgrades. New high-speed transceivers (pluggables) are being designed to be smaller and consume less power in order to meet the requirements of delivering high port density at a low cost. Whether it’s QSFP-DD, OSFP, or even COBO, it’s clear that in the upcoming 400G world, integrating all these into a network—as well as testing and validating them—is a huge task. The smart move is to allocate budget for versatile—not limited—solutions.


EXFO’s Open Transceiver System (OTS)

Introducing a new concept available on the FTBx-88460 Power Blazer module: EXFO’s Open Transceiver System (OTS). The OTS is an innovative, evolutionary design enabling any transceiver (now or future) to fit into an EXFO test solution. Benefits include:

  • Experience ultimate flexibility—swap out OTS modules right in the field, lab or on the production floor, choosing only the ones needed for whichever applications, rates or technologies under test.
  • Save tens of thousands of dollars by eliminating the necessity to completely replace an expensive testing module. Instead, change a less costly OTS module and extend the life of testing equipment.
  • Support multiple transceiver types simultaneously with a future-proof architecture designed to handle both current and upcoming high-speed transceiver technologies as they are developed and launched.


Support for multiple transceiver types

The FTBx-88460 Power Blazer module supports the transceiver types listed below.

QSFP-DD support

  • 400G data rate
  • PAM4 support
  • 8x50G electrical/
    optical lanes

OSFP support

  • 400G data rate
  • PAM4 support
  • 8 x 50G electrical/optical lanes

CFP8 support

  • 400G data rate
  • NRZ to PAM4 support
  • 16 x 25G electrical / 8x50G optical lanes

Características principales

Capacidades de prueba de Ethernet de 400G basadas en el proyecto de la norma IEEE 802.3bs
Sistema de transceptor abierto (OTS) de EXFO: un diseño innovador y evolutivo que permite que cualquier transceptor (actual o futuro) se adapte a una solución de prueba de EXFO
Capacidades de prueba de FlexE (Flex Ethernet) con clientes Ethernet de baja y alta velocidad
Cuatro interfaces integradas (QSFP28, QSFP-DD, CFP8 y OSFP) para facilitar la prueba de redes de 400G
Compatible con la plataforma de montaje en bastidor LTB-8 de EXFO con capacidad de intercambio directo para uso en laboratorio y la mejor densidad de puertos 400G de su clase con hasta dos módulos que se ejecutan simultáneamente
Compatible con la plataforma portátil FTB-4 Pro para la solución de 400G más compacta del mercado. Una solución preparada para aplicaciones que realizan una transición del laboratorio al campo
Compatible con EXFO Multilink, una aplicación basada en la web que permite administrar fácilmente múltiples usuarios y el acceso remoto
Admite la validación y comprobación rápidas del transceptor óptico con iOptics, una aplicación de prueba óptica conectable e inteligente
Admite la virtualización de funciones de prueba (TFV) de EXFO, incluidas las licencias flotantes de FTB Anywhere y las licencias basadas en tiempo de FTB OnDemand para una máxima flexibilidad

Compartir los resultados de las pruebas. Refuerzo del cumplimiento. Explotación de los datos.

Solución alojada en el cloud para compartir resultados de pruebas y garantizar el cumplimiento.

Emparejado con los instrumentos de prueba líderes de EXFO, EXFO Exchange impulsa todo un ecosistema, a la vez que se integra a la perfección con los procesos operativos existentes.

Principales ventajas :


icon automate test results management

Automatice la gestión de los resultados de las pruebas.

icon boost compliance efficiency

Aumentar el cumplimiento y la eficacia.

icon improve collaboration visibility

Mejorar la colaboración y la visibilidad.

icon access comprehensive reporting

Acceda a informes exhaustivos.

icon unlock insights see what matters

Utilice los datos para ver lo que es importante

Description

Para mantenerse al día con las demandas de ancho de banda, los operadores de red están ofreciendo velocidades de transmisión más altas, y los centros de datos están mejorando tanto la capacidad de sus instalaciones como su cantidad. Los organismos encargados de establecer las normas de la industria se ven presionados para desarrollar velocidades de Ethernet cada vez más rápidas, como 400GE, a los fines de lograr una mayor compatibilidad con tendencias como IoT, nube, big data y 5G.

Los encargados de la planificación de la infraestructura de redes deben lidiar con las crecientes demandas de mayor ancho de banda, incluso en la interconexión del centro de datos (DCI) o en las redes centrales y metropolitanas. Los fabricantes de equipos de red (NEM) continúan ampliando los límites de la tecnología al desarrollar soluciones de 400G cada vez más innovadoras. Los proveedores de servicios están expandiendo constantemente sus redes y buscando formas más eficientes y rentables de implementar esos circuitos de alta velocidad.

 Preparación del ecosistema de 400G para el momento culmen

Introduzca los módulos compactos FTBx-88460 Power Blazer. Estos módulos ofrecen un conjunto completo de capacidades de prueba de ecosistemas de 400G, abordan los requisitos de los primeros usuarios y hacen una transición sin problemas desde la innovación en el laboratorio a las pruebas en el campo.

Compatible con plataformas portátiles y de montaje en bastidor

Estos módulos Power Blazer son compatibles con la plataforma de montaje en bastidor LTB-8 de EXFO que ofrece la capacidad de admitir hasta dos módulos que se ejecutan simultáneamente para la única solución de la industria que puede realizar pruebas de hasta 800G.

Si necesita portabilidad, inserte los módulos en FTB-4 Pro para obtener la solución de 400G más compacta del mercado, la cual es fácil de transportar tanto dentro como fuera del entorno de laboratorio.

Ethernet de 400G

La serie FTBx-88460 Power Blazer ofrece capacidades avanzadas de prueba de Ethernet que incluyen monitoreo de corrección de errores de reenvío y validación. Las capacidades de prueba de Ethernet de 400G de Power Blazer incluyen:

  • Pruebas de capas PCS/PMA/PMD MAC Ethernet 400G
  • Decodificación de FEC KP4 RS (544, 514) y corrección de errores
  • Monitoreo de patrón de prueba
  • Lectura/escritura de entrada/salida de datos de administración (MDIO)
  • Generación y monitoreo de alarmas/errores
  • Medición de asimetría de datos por carril
  • Pruebas de corrección de errores de reenvío (FEC)
  • Monitoreo de tasa de error binario (BER)

FlexE (Flex Ethernet)

Flex Ethernet es una tecnología clave para los centros de datos, ya que los ayuda a ofrecer enlaces que son más rápidos que las soluciones de 400G emergentes. Flex Ethernet (FlexE) es compatible con una o más PHY 100GBASE-R vinculadas que admiten clientes MAC Ethernet múltiples y mixtos que funcionan a velocidades de 5, 10, 25, 40, 50, 100 o hasta 400 Gbit/s. También es compatible con enlaces de subvelocidad, es decir, 10G, 25G y 50G, que son esenciales para los centros de datos, pero también para los operadores que necesitan aislar su tráfico.

Las capacidades de prueba de FlexE incluyen:

  • Grupos FlexE
  • Tipos de clientes Ethernet mixtos
  • Modificación de ID del cliente
  • Configuración de corrección de compatibilidad para FlexE
  • Generación y monitoreo de alarmas/errores de FlexE
  • Error y sustitución de marcadores de alineación
  • Capacidades completas de edición de asignación de ranuras de cliente a calendario

Soporte óptico avanzado

Los siguientes transceptores son compatibles con FTBx-88460: QSFP-DD (TA4), CFP8 (TA4), QSFP28

Rápida evolución en la tecnología de transceptores

Ya sea que el motivo sea el costo, los requisitos de potencia, el espacio o la mayor demanda de ancho de banda, los transceptores conectables están evolucionando rápidamente. Es muy difícil predecir cuánto tiempo se necesitará un transceptor actual antes de que sea necesario reemplazarlo por otro, por lo que la obsolescencia del hardware actual es simplemente un juego que consiste en esperar.

Otro desafío es que los operadores de redes y los centros de datos todavía necesitan tener el soporte necesario para las tecnologías existentes, pero también deben estar preparados para afrontar las nuevas velocidades y tecnologías sin realizar actualizaciones importantes siempre. Los nuevos transceptores de alta velocidad (conectables) se están diseñando para ser más pequeños y consumir menos energía a los fines de cumplir con los requisitos de entrega de alta densidad de puertos a un bajo costo. Ya sea que se trate de QSFP-DD, OSFP o incluso COBO, está claro que en el inminente mundo de 400G integrar todo esto en una red, además de ejecutar las pruebas y validaciones, es una tarea enorme. La decisión inteligente es asignar un presupuesto para soluciones versátiles e ilimitadas.

Sistema de transceptor abierto (OTS) de EXFO

Presentamos un nuevo concepto en el módulo FTBx-88460 Power Blazer: el Sistema de transceptor abierto (OTS) de EXFO. El OTS cuenta con un diseño innovador y evolutivo que permite que cualquier transceptor (actual o futuro) se adapte a una solución de prueba de EXFO. Los beneficios son los siguientes:

  • Flexibilidad superior: cambie los módulos OTS directamente en el campo, en el laboratorio o en la planta de producción y seleccione solo los que sean necesarios para las aplicaciones, velocidades o tecnologías que está probando.
  • Ahorros monetarios importantísimos: elimine la necesidad de reemplazar por completo un módulo de prueba costoso. En su lugar, cambie un módulo OTS menos costoso y extienda la vida útil del equipo de prueba.
  • Compatibilidad con múltiples tipos de transceptores de forma simultánea: trabaje con una arquitectura preparada para el futuro diseñada para operar las tecnologías de transceptores de alta velocidad actuales y futuras a medida que se desarrollan y lanzan.

Compatibilidad con múltiples tipos de transceptores

 El módulo FTBx-88460 Power Blazer admite los tipos de transceptor que se enumeran a continuación.

Compatibilidad con QSFP-DD

  • Velocidad de datos de 400G
  • Compatibilidad con PAM4
  • Ocho carriles eléctricos/ópticos de
    50G

Compatibilidad con OSFP

  • Velocidad de datos de 400G
  • Compatibilidad con PAM4
  • Ocho carriles eléctricos/ópticos de 50G

Compatibilidad con CFP8

  • Velocidad de datos de 400G
  • Compatibilidad con NRZ a PAM4
  • Dieciséis carriles eléctricos de 25G y ocho carriles ópticos de 50G
