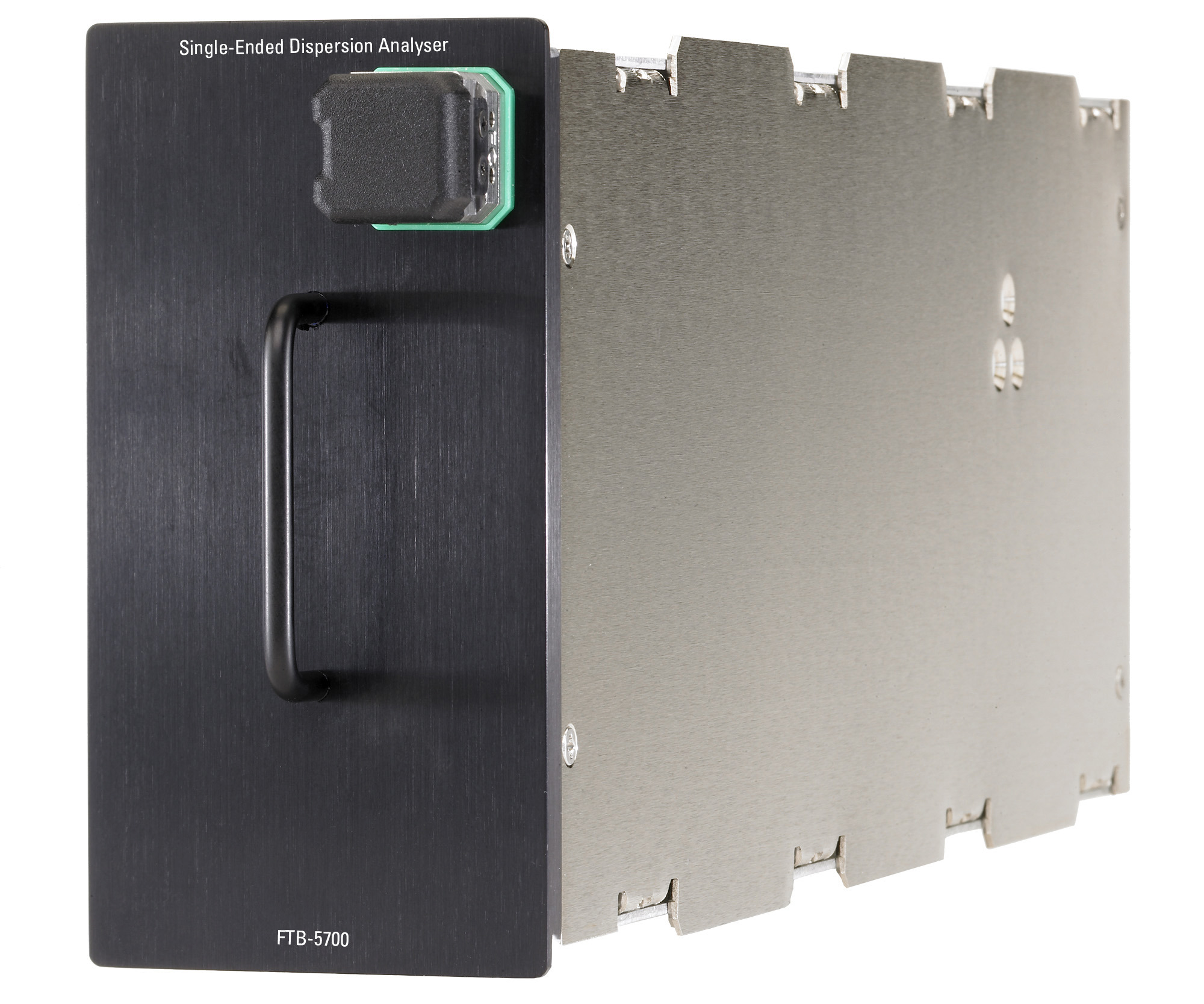

FTB-5700 - 单端色散分析仪

强大的CD/PMD鉴定解决方案。

主要优点

可从一个位置对多个链路进行单端测试,减少返工并降低OPEX
符合标准的方法
第一次测量便可提供准确的结果
界面完全自动、高度智能
由Frost & Sullivan 2014 FOTE研究中CD和PMD市场份额第一的厂商提供
兼容EXFO Connect:自动的设备管理;数据通过云传输到动态数据库内

应用

准确、全面的10 Gbit/s、40 Gbit/s和100 Gbit/s鉴定
城域、核心和长距离网络测试
使用零波长、CD坡度和系数在拉曼部署中有效识别光纤类型
安装在紧凑的FTB-2、FTB-2 Pro、FTB-200或FTB-500平台内

奖项和荣誉

创新和领导力一直是EXFO关注的核心和首要问题。每年,我们都努力开发出可在更智能的现代网络中确保优异客户体验的解决方案。得到这样的认可始终是一项殊荣。了解公司所获奖项的详情:

描述

新市场现实需要新CD和PMD测试方法

高速网络市场已开始尝试实现两个相互矛盾的目标:提供用户期望的更快数据速率(10G、40G和100G),并降低OPEX以保持盈利。由于部署了新光纤,并取得了一些新的技术进步(如相干检测、DPSK/DQPSK以及基于ROADM的网状网络),大多数网络运营商在实现第一个目标方面取得显著进展。

然而,由此导致的其它现场工作——安装和激活,以及现在需要的更好色散粒度可能会造成运营支出越来越高。这些新要求迫使运营商保留更多的现场人员,从而可能降低技术人员的平均技术水平并增加重复工作的几率。

简而言之,网络运营商不得不增加CAPEX来为更多技术人员提供设备,甚至必须接受更多的返工和OPEX。

好消息是,上述的技术进步正逐步使得下一代高速网能够容忍越来越高的色散,从而将对测试设备的关注焦点转移到内置智能、更简单的设置和自动化测试过程从而能够立即生成准确的结果。EXFO的FTB-5700为此专门设计,并增添了一项能够改变行业面貌的新颖功能——单端测试,该功能可大幅减少返工。FTB-5700是一款轻便的设备,能够:

  • 提供强大的单端测试功能
  • 可以让一名技术人员进行CD和PMD两种测试
  • 提供完全自动、高度智能的界面——无需进行培训
  • 大幅减少手动调整,并提供准确无误的结果
  • 将所需连接减至一个
  • 节省时间以增加收入

功能强大的单端PMD和CD分析仪

FTB-5700针对当今的高速网实际情况而构建,在单个测试解决方案中结合PMD和CD测量功能,使测试技术人员能够从一个位置鉴定多个链路。其高度智能的界面和功能可确保在无论测量何种链路时,都能自动优化测试参数。

其它主要功能:
  • 突破性的单端测试技术:缩短测试时间并降低OPEX
  • 高度可靠的技术,适用于埋地和架空光纤
  • 网络识别:设备自动采用适当的参数设置
  • 链路长度测量
  • 符合ITU G.650.3光纤测试标准和FOTP-243及FOTP-175B标准

拉曼部署中的色度色散测试

拉曼目前已成为大多数相干系统部署不可或缺的组成部分。为优化拉曼增益和效率,必须知道有效区域的光纤类型。虽然多数“绿地”部署中的光纤类型已为我们所知,但在“棕地”部署中却很难这么说。在不确定时,可使用FTB-5700来判定光纤类型:零波长、1550 nm时的CD坡度和系数。FTB-5700专为进行此类测量设计,且由于进行单端测量,可以节省OPEX。此外,该设备还可以计算光纤长度,从而准确测量坡度和系数。

单端测试:迅速降低OPEX

在典型的双端测试场景中,技术人员必须出现在光纤的每一端。EXFO的单端解决方案通过两个方面来加快测试过程。首先,A工程师无需等待B工程师携带光源到达链路的另一端。其次,可在多个方向测试光纤,使得原先可能花费数小时的工作现在只需几分钟便可完成,并减少重返现场和OPEX。

EXFO的单端解决方案通过两个方面来加快测试过程。首先,A工程师无需等待B工程师携带光源到达链路的另一端。其次,可在多个方向测试光纤,使得原先可能花费数小时的工作现在只需几分钟便可完成,并减少重返现场和OPEX。

通常情况下,单端测试进行全面网络鉴定的时间比任何传统的测试方法减少66%。下表显示的是单端测试在上图所示的网状网络中对重返现场的影响:

测试类型:端到端

技术人员数量:2
总返工次数:19

测试类型:单端

技术人员数量:1
总返工次数:6

在这种情况下,返工次数减少68%。除了降低OPEX外,减少返工次数还意味着能够更快地提供新服务,从而更快实现收入。
